이번포스팅에서는 플라스틱 금형의
구조에 대해 이야기해볼까합니다~
다이렉트 금형 및 사이드게이트의
특징을 함께 살펴 보도록 합시다~
플라스틱 금형구조
1. 2단 사이드 게이트 금형
|
품번 |
픔 명 |
재질 |
수량 |
|
1 |
고정측설치판 |
SM55C |
1 |
|
2 |
고정측형판 |
SM55C |
1 |
|
3 |
가동측형판 |
SM55C |
1 |
|
4 |
스페이서블록 |
SM25C |
2 |
|
5 |
상밀판 |
SM55C |
1 |
|
6 |
하밀판 |
SM55C |
1 |
|
7 |
가동측 설치판 |
SM55C |
1 |
|
8 |
로케이트링 |
SM45C |
1 |
|
9 |
스프루부시 |
STD61 |
1 |
|
10 |
고정측코어 |
SP4M |
1 |
|
11 |
고정측코어편 |
STD61 |
8 |
|
12 |
가동측코어 |
KP4M |
1 |
|
13 |
가동측코어편 |
STD61 |
2 |
|
14 |
리턴핀 |
STB2 |
4 |
|
15 |
밀판가이드핀 |
STB2 |
2 |
|
16 |
스톱핀 |
SM45C |
4 |
|
17 |
가이드부시 |
STB2 |
4 |
|
18 |
가이드핀 |
STB2 |
4 |
|
19 |
밀핀 |
STD61 |
22 |
|
20 |
스프링 |
규격품 |
4 |
|
21 |
스르푸록핀 |
STD61 |
1 |
사이드 게이트 특징
1. 게이트의 치수 변경이 용이하여 일반적으로 많이 사용한다.
2. 단면형상이 단순하여 가공이 용이하다.
3. 보통 성형재료는 대부분 사이드 게이트를 사용할 수 있다.
4. 일반적으로 다수 캐비티의 제품성형에 사용된다.
5. 게이트의 위치는 일반적으로 성형품 측면에 설치하는 경우가 많다.
|
품번 |
픔 명 |
재질 |
수량 |
|
1 |
고정측설치판 |
SM55C |
1 |
|
2 |
고정측형판 |
SM55C |
1 |
|
3 |
가동측형판 |
SM55C |
1 |
|
4 |
스페이서블록 |
SM25C |
2 |
|
5 |
상밀판 |
SM55C |
1 |
|
6 |
하밀판 |
SM55C |
1 |
|
7 |
가동측 설치판 |
SM55C |
1 |
|
8 |
로케이트링 |
SM45C |
1 |
|
9 |
스프루부시 |
SKD61 |
1 |
|
10 |
고정측코어 |
KP4 |
1 |
|
11 |
가동측코어 |
KP4M |
1 |
|
12 |
리턴핀 |
STB2 |
4 |
|
13 |
밀판가이드핀 |
STB2 |
2 |
|
14 |
스톱핀 |
SM45C |
4 |
|
15 |
가이드부시 |
STB2 |
2 |
|
16 |
가이드핀 |
STB2 |
4 |
|
17 |
밀핀 |
STD61 |
4 |
|
18 |
스르푸록핀 |
STD61 |
1 |
|
19 |
스프링 |
STD61 |
4 |
|
20 |
육각구멍붙이볼트 |
규격품 |
4 |
|
21 |
육각구멍붙이볼트 |
규격품 |
4 |
|
22 |
육각구멍붙이볼트 |
규격품 |
2 |
|
23 |
육각구멍붙이볼트 |
규격품 |
4 |
|
24 |
육각구멍붙이볼트 |
규격품 |
4 |
|
25 |
육각구멍붙이볼트 |
규격품 |
4 |

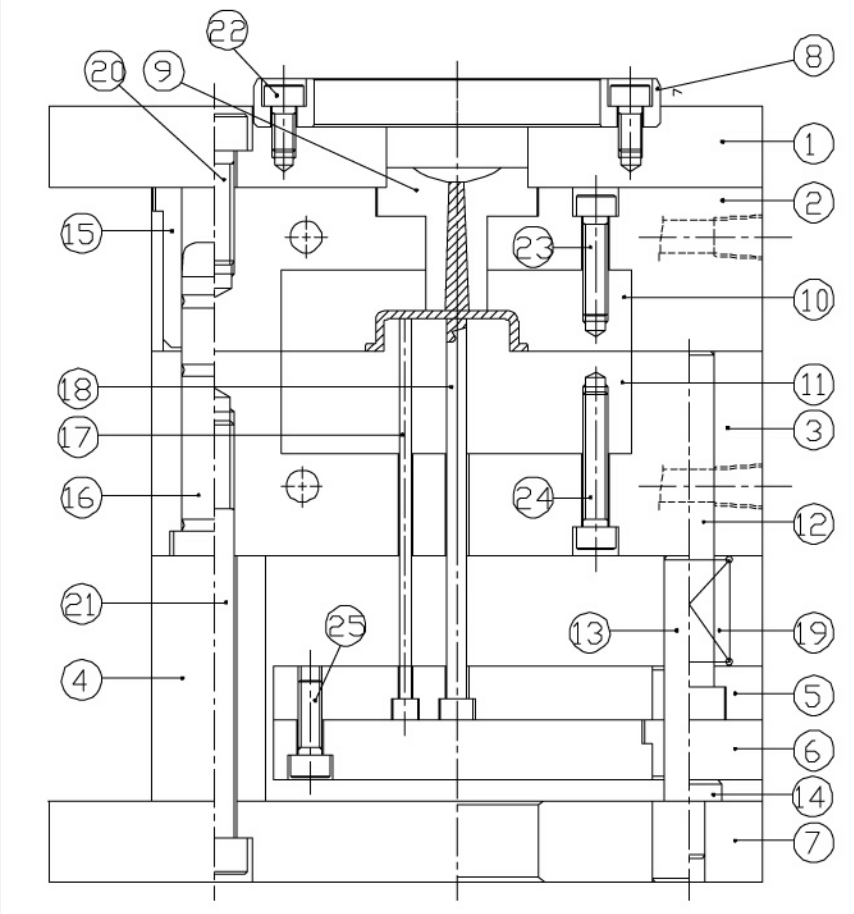

2. 2단 다이렉트 게이트 금형
다이렉트 게이트 특징
1. 케비티 내에 수지가 집접 유입되기 때문에 사출압력 손실이 적다.
2. 성형성이 좋아 모든 수지에 적용할 수 있다.
3. 스프루의 고화 시간이 길어 성형 사이클이 길어진다.
4. 고점도 수지는 조금 굵게, 저점도 수지에는 조금 가늘게 한다.
5. 2단 금형에서는 1개 빼기에 한정된다.
|
